當前位置: 首頁 >產品中心 >專用測試設備

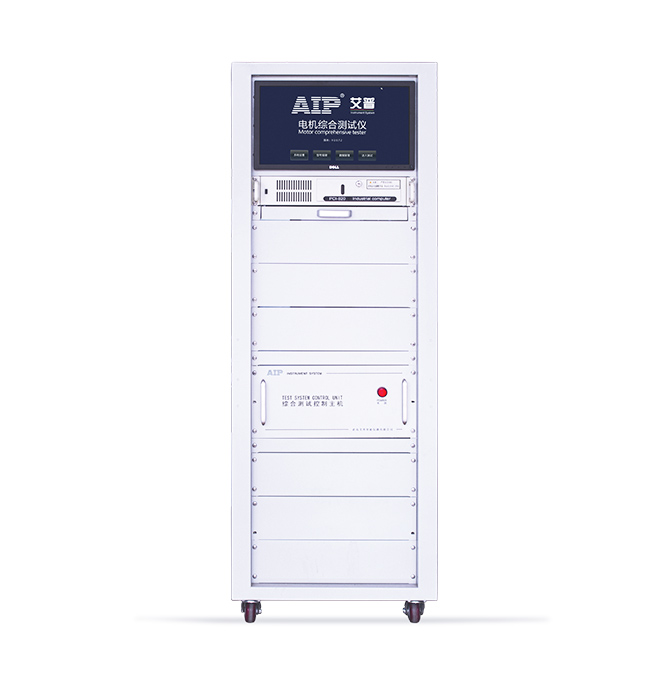

電機搭線垂線測試系統
產品概述:
2017年推入市場,行業創新,采用低壓無損檢測技術,有效解決槽外線絕緣測試痛點。
測試項目:
交流耐壓(含搭線)、直流耐壓、絕緣電阻。
適合電機:

適用于軍工電機、家電電機、水泵電機、風機電機等。

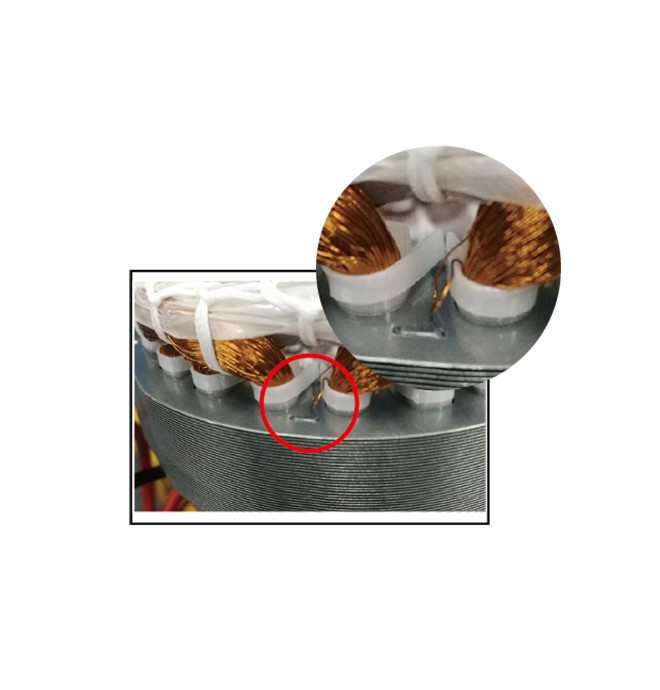

無損測試,用于生產線批量全檢,攻克漆包線碰觸硅鋼片的測試難題。

電機搭線垂線測試系統

一、產品概述

電機搭線垂線測試系統采用嵌入式結構,基于Linux平臺開發的專業控制系統軟件,該系統既有Linux系統的穩定性,又兼有Windows系統的友好界面,能夠滿足各類電機定子離線/在線檢測,屬于第三代定子線包不良檢測,測試項目包含交流耐壓(含搭線)、直流耐壓、絕緣電阻,主要應用于電機定子浸漆前工序,不管漆包線有無破損,只要對漆包線觸碰到硅鋼片的不良現象,有90%左右的檢出率。傳統檢測方式對普通絕緣線包搭線檢測只能通過提高電壓檢出,但高電壓會對電機造成破壞性的傷害,無法批量應用。對無破損線包搭線檢測經歷了以下三個階段:

1、第一代線包檢測:初級階段主要靠耐壓擊穿檢測,該階段只能檢測出漆包線破損的現象,或通過上述高壓破壞方式檢測,但對絕緣度較高產品則無法有效測試,檢出率在5%以下。

2、第二代線包檢測:為了解決第一代的問題,青島艾普較早應用ARC功能,對不良品測試效果較一代提升20%左右,但對搭線不良檢出率僅10%左右。

3、第三代線包檢測:在一、二代的基礎上,針對未破損漆包線觸碰到硅鋼片的行業難題,艾普進行多年專項研發,進行大量實驗驗證,終于在2018年將該問題攻克,將檢出率提高到90%左右,此技術引起國內外客戶的廣泛關注,并取得一直好評,這是艾普在國際電機測試舞臺上邁出的一大步。

電機搭線垂線測試系統—AIP艾普

二、注意事項

1、定子線包的飛線必須跟定子鐵芯完全接觸,才可以測出,之間有介質會影響測試。
2、搭線測試跟電弧測試的特點很像,不能100%測試出來所有問題。

3、對浸漆定子由于受到漆膜厚度的影響,測試結果受影響。


三、主要特點

1、搭線檢測:有效的解決了搭線檢測行業難題,保障了產品質量,降低了產品不良率。

2、智能化:系統可通過網絡接口與外部互聯網進行連接,實現數據交互與資源共享,滿足新一代物聯網的需要。

3、易維護:支持智能自檢、遠程故障診斷和在線軟件升級,插板式設計,方便拆卸更換。

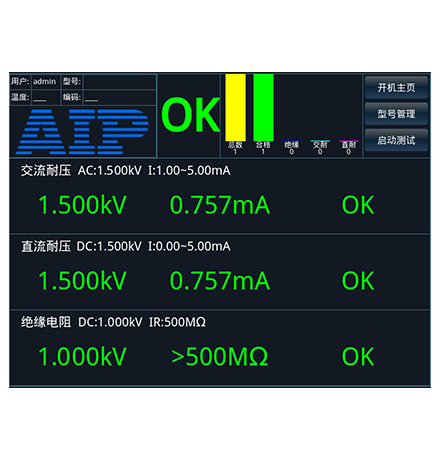

4、使用方便:10.4寸LCD大液晶,人性化操作界面,內置幫助文檔,觸摸屏和數字鍵盤兩種操作模式。

5、數據分析:自動記錄統計各測試項目數值波動及合格與不合格數量變化,便于企業質量數據分析及統計。

6、 接口豐:儀表自帶USB、RS232、、網口等接口,方便儀表的控制和擴展。

7、支持多語言選擇:產品滿足多語言要求,滿足國內外客戶使用。


四、測試項目:

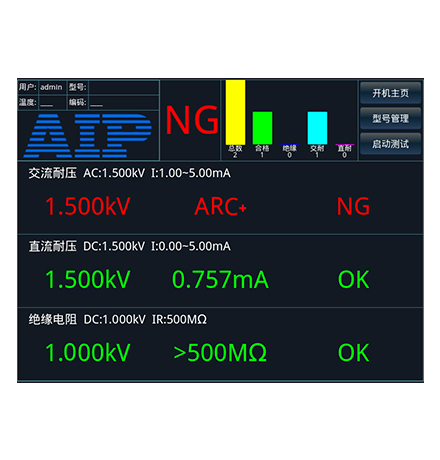

1、交流耐壓(含搭線)

測試項目

技術指標

指標參數

交流耐壓

輸出電壓設定范圍/精度

AC 200~3000V      ±(1.5%×設定值+10V)

擊穿電流測試范圍/精度

0.10~20.00mA      ±(1.5%×顯示值+0.05mA)

2、直流耐壓、絕緣電阻

直流耐壓

輸出電壓設定范圍/精度

DC 200~3000V      ±(1.5%×設定值+10V)

擊穿電流測試范圍/精度

0.10~10.00mA       ±(1.5%×顯示值+0.05mA)

絕緣電阻

輸出電壓設定范圍/精度

DC 500V/1000V      ±(1.5%×設定值+10V)

絕緣電阻測試范圍/精度

1~500MΩ     ≤100MΩ:±(3%×顯示值+0.5MΩ)    >100MΩ:±(5%×顯示值+5MΩ)

設備外形尺寸:600W*1170H*800D
